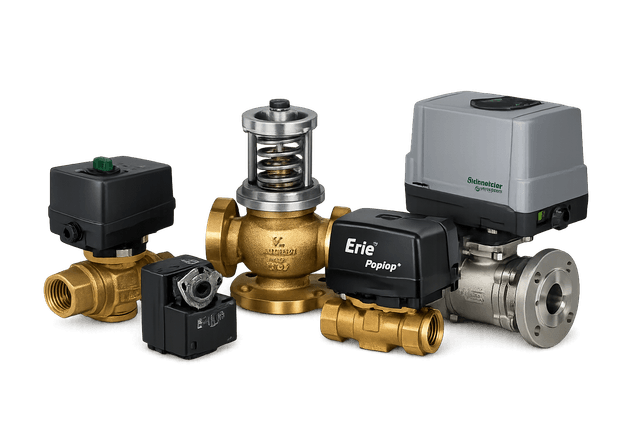

Vannes de contrôle et actionneurs de vannes Schneider Electric
Vannes de contrôle de précision et actionneurs pour les systèmes CVC commerciaux et d'automatisation des bâtiments. Au service du Canada avec des composants Schneider Electric d'origine.
Vannes à soupape
Vannes à soupape Schneider Electric Venta pour un contrôle précis du débit dans les applications de chauffage et de climatisation. Disponibles en configurations 2 voies et 3 voies.
Contrôle de débit2 voies3 voiesChauffage et climatisationVapeurGlycol
| Modèle | Dimension | Configuration | Raccordement | Cv | Fluide | Notes | |
|---|---|---|---|---|---|---|---|
| VB-8303-0-5-16 | 6 in | 3-Way Mixing/Diverting | Flanged | 500 | Water, Glycol 25–50% | Cast iron body, balanced plug, no steam | Demander une soumission → |
| VB-7211-0-4-04 | 1/2 in | 2-Way | Union-NPT | 4.4 | Water, Steam, Glycol 25–60% | Bronze body, brass trim, stem up open | Demander une soumission → |
| VB-7211-0-4-06 | 3/4 in | 2-Way | Union-NPT | 7.5 | Water, Steam, Glycol 25–60% | Bronze body, brass trim, stem up open | Demander une soumission → |
| VB-7211-Series | 1/2–2 in | 2-Way / 3-Way | Union-NPT | Multiple | Water, Steam, Glycol 25–60% | 60+ configurations - contact us with your spec | Demander une soumission → |
| VB-8213-0-5-12 | 2-1/2 in | 2-Way | Flanged | 56 | Water, Steam, Glycol 25–50% | Cast iron body, balanced plug, brass trim | Demander une soumission → |
| VB-8213-0-5-13 | 3 in | 2-Way | Flanged | 85 | Water, Steam, Glycol 25–50% | Cast iron body, balanced plug, brass trim | Demander une soumission → |
| VB-8213-0-5-14 | 4 in | 2-Way | Flanged | 145 | Water, Steam, Glycol 25–50% | Cast iron body, balanced plug, brass trim | Demander une soumission → |
| VB-8213-0-5-15 | 5 in | 2-Way | Flanged | 240 | Water, Steam, Glycol 25–50% | Cast iron body, balanced plug, brass trim | Demander une soumission → |
| VB-8213-0-5-16 | 6 in | 2-Way | Flanged | 370 | Water, Steam, Glycol 25–50% | Cast iron body, balanced plug, brass trim | Demander une soumission → |
| 7214146000 | DN40 (1-1/2 in) | 2-Way | G External Thread | 25 kvs / 28.91 cv | Water, Glycol 25–50% | PN16, bronze body, stainless trim, no steam | Demander une soumission → |
Questions fréquemment posées
- Quelle est la différence entre une vanne à soupape 2 voies et 3 voies?
- Une vanne 2 voies contrôle le débit en ouvrant ou fermant un seul passage — utilisée pour le contrôle marche/arrêt ou modulant. Une vanne 3 voies possède trois orifices et peut mélanger ou dériver le débit entre deux circuits, couramment utilisée dans les applications de bypass de serpentin de chauffage/climatisation.
- Les vannes à soupape Schneider Electric sont-elles compatibles avec la vapeur?
- Certains modèles le sont. La série VB-7211 (corps en bronze) est compatible vapeur, tandis que les séries VB-8213 et VB-8303 en fonte sont homologuées pour l'eau et le glycol seulement. Vérifiez toujours la compatibilité du fluide pour votre modèle spécifique avant l'installation.
- Que signifie le Cv sur une vanne?
- Le Cv est le coefficient de débit — il représente le volume d'eau (en gallons US par minute) qui s'écoule à travers la vanne à une chute de pression de 1 PSI. Un Cv plus élevé signifie une plus grande capacité de débit. Le dimensionnement correct du Cv est essentiel pour adapter les vannes à votre système.
Assemblages vannes à bille
Combinaisons préassemblées de vannes à bille et d'actionneurs Schneider Electric pour une installation simplifiée dans les systèmes CVC commerciaux.
PréassembléVanne + actionneurInstallation simplifiéeHydronique
| Modèle | Dimension | Configuration | Actionneur | Cv | Notes | |
|---|---|---|---|---|---|---|
| VBB2N01-M313A00 | 1/2 in | 2-Way | M313A00 — Spring Return, 24VAC | 0.7 | 0–10VDC / 4–20mA, N.O., NEMA 2, no steam | Demander une soumission → |
| VBB2N10-M333A01 | 3/4 in | 2-Way | M333A01 — Non-Spring Return, 24VAC | 0.3 | 0–10VDC / 4–20mA, Fail in place, NEMA 2, no steam | Demander une soumission → |
Questions fréquemment posées
- Quel est l'avantage d'un assemblage de vanne à bille préassemblé?
- Les assemblages préassemblés sont appariés et testés en usine, réduisant le temps d'installation et éliminant les problèmes de compatibilité entre le corps de vanne et l'actionneur. Ils sont idéaux pour les nouvelles installations où la rapidité et la fiabilité sont prioritaires.
- Quelle est la différence entre les actionneurs à rappel par ressort et sans rappel par ressort dans ces assemblages?
- Un actionneur à rappel par ressort (M313A00) ramène la vanne en position de sécurité en cas de perte d'alimentation — utile pour les applications critiques. Un actionneur sans rappel par ressort (M333A01) maintient sa dernière position en cas de perte d'alimentation, convenant aux applications où le maintien en position est acceptable.
Assemblages vannes de zone
Vannes de zone préassemblées Schneider Electric série Erie PopTop pour contrôle deux positions marche/arrêt. Conçues pour les ventilo-convecteurs, les plinthes et les centrales de traitement d'air dans les systèmes CVC résidentiels et commerciaux légers.
Ventilo-convecteursChauffage par plinthesCentrales de traitement d'airContrôle de zoneRappel par ressort
| Modèle | Dimension | Configuration | Raccordement | Cv | Actionneur | Fluide | Notes | |
|---|---|---|---|---|---|---|---|---|
| VT2313-VS2313-Series | 1/2–1 in | 2-Way / 3-Way | Sweat / NPT | Multiple | Spring Return, 24VAC | Water, Glycol 25–50%, Steam (VS models only) | 2-position on/off, fan coil & baseboard — contact us with your spec | Demander une soumission → |
Questions fréquemment posées
- Pour quelles applications les assemblages de vannes de zone sont-ils utilisés?
- Les assemblages de vannes de zone sont utilisés pour le contrôle de zone marche/arrêt à deux positions dans les ventilo-convecteurs, le chauffage par plinthes et les centrales de traitement d'air. Ils ouvrent ou ferment un circuit de zone en fonction d'un signal de thermostat.
- Quelle est la différence entre les séries VT2313 et VS?
- La série VS ajoute la compatibilité vapeur. La VT2313 est homologuée pour les applications eau et glycol seulement. Si votre système utilise la vapeur, spécifiez une variante de la série VS.
Actionneurs
Actionneurs SmartX Schneider Electric à retour par ressort et sans retour par ressort pour le contrôle des vannes et registres CVCA commerciaux. Signaux tout-ou-rien et proportionnels (2–10VCC, 4–20mA) disponibles. Les séries MA40 et MS40 appartiennent à la même gamme — MS40 désigne les variantes proportionnelles. Anciennement commercialisés sous les marques TAC, Barber Colman et Erie.
Rappel par ressortSans rappel par ressortContrôle de registreIntégration SABModulant
| Modèle | Type | Couple | Tension | Signal | Temps de course | Notes | |
|---|---|---|---|---|---|---|---|
| MA41-7073-502 | Electric, Spring Return | 60 in-lb (7 N·m) | 24 VAC | 2-Position (On/Off) | — | 2 SPDT aux switch, NEMA 1/2, linkage req. for globe valves | Demander une soumission → |
| MA41-7153-502 | Electric, Spring Return | 133 in-lb (15 N·m) | 24 VAC/VDC, 22–30 VDC | 2-Position (On/Off) | — | 2 SPDT aux switch, NEMA 1/2, linkage req. for globe valves | Demander une soumission → |
| MA40-7043-501 | Electric, Spring Return | 35 in-lb (4 N·m) | 24 VAC/VDC, 22–30 VDC | 2-Position (On/Off) | — | 1 SPDT aux switch, NEMA 2, manual override, linkage req. for globe valves | Demander une soumission → |
| MA40-7043 | Electric, Spring Return | 35 in-lb (4 N·m) | 24 VAC/VDC, 22–30 VDC | 2-Position (On/Off) | — | No aux switch, NEMA 2, manual override, linkage req. for globe valves | Demander une soumission → |
| MA40-7040-501 | Electric, Spring Return | 35 in-lb (4 N·m) | 120 VAC | 2-Position (On/Off) | — | 1 SPDT aux switch, NEMA 2, linkage req. for globe valves | Demander une soumission → |
| MA40-7040 | Electric, Spring Return | 35 in-lb (4 N·m) | 120 VAC | 2-Position (On/Off) | — | No aux switch, NEMA 2, manual override, linkage req. for globe valves | Demander une soumission → |
| MS40-7043 | Electric, Spring Return | 35 in-lb (4 N·m) | 24 VAC/VDC, 22–30 VDC | Proportional 2–10 VDC / 4–20 mA | — | No aux switch, NEMA 2, manual override, linkage req. for globe valves | Demander une soumission → |
Questions fréquemment posées
- Qu'est-ce qu'un actionneur à rappel par ressort et pourquoi est-il utilisé?
- Un actionneur à rappel par ressort utilise un ressort mécanique pour ramener la vanne ou le registre en position de sécurité en cas de perte d'alimentation. C'est essentiel dans les applications CVC où une position de vanne non contrôlée pourrait causer des dommages au système ou des problèmes de sécurité.
- Quelle est la différence entre les signaux de contrôle 2 positions et proportionnel?
- Un actionneur 2 positions est soit complètement ouvert, soit complètement fermé — utilisé pour le contrôle marche/arrêt. Un actionneur proportionnel accepte un signal modulant (2–10VCC ou 4–20mA) et positionne la vanne n'importe où dans sa plage de course pour un contrôle précis du débit.
- Quel est le rôle d'un contact auxiliaire (SPDT) sur un actionneur?
- Un contact auxiliaire SPDT fournit une sortie de contact sec indiquant la position de l'actionneur — typiquement utilisé pour interverrouiller des équipements comme les ventilateurs ou les pompes afin qu'ils ne fonctionnent que lorsque la vanne est ouverte. Les modèles avec 2 contacts auxiliaires permettent deux circuits d'interverrouillage indépendants.
Demandez une soumission pour les vannes et actionneurs Schneider Electric
Nous pouvons sourcer toute vanne ou tout actionneur Schneider Electric. Soumettez une demande de soumission avec votre numéro de pièce.
